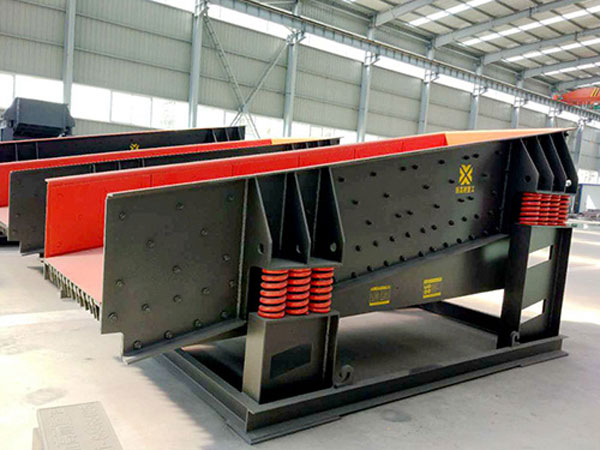

圆振动筛是一种做圆形振动、多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
圆振动筛结构组成:
圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅,振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上,一并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛振动。
圆振动筛适合行业:
化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。公害处理:废油、废水、染整废水、助剂、活性碳特点。
生产能力:60-850t/h
应用范围:矿山、建材、交通、能源、化工等
圆振动筛是一种多层数、高效新型振动筛采用筒体式偏心轴激振器调节振幅大小,激振力强且稳定性能好、筛分效率高、物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、处理量大、振动噪音小,弹簧减震装置有效保护易损件,高强度的钢结构和铆钉螺栓连接装置使得机器使用寿命长坚固耐用,维修方便、使用安全等特点。
圆振动筛的基本工作原理是,筛面做圆形旋转振动,进入到筛箱筛面上的物料会在筛箱及筛面的振动作用下,出现连续跳跃或抛掷运动,在不断震动前移的过程中颗粒小于筛孔大小的颗粒会被逐渐松散分离出来,从而实现物料分级。根据实际的生产过需要,可单独使用一层筛网,也可多层筛网同时使用,进而达到多重物料筛选分级,提高了圆振动筛的工作效率。
型号规格 | 筛网层数 | 筛孔尺寸(mm) | 筛孔尺寸(mm) | 生产能力(t/h) | 功率(kw) | 机重(t) |
2YK1235 | 2 | 5-120 | ≤400 | 60-210 | 5.5 | 3600 |
2YK1545 | 2 | 5-150 | ≤400 | 110-360 | 15 | 6400 |
3YK1545 | 3 | 5-150 | ≤400 | 110-360 | 15 | 5800 |
3YK1548 | 3 | 5-150 | ≤400 | 120-385 | 15 | 6600 |
4YK1548 | 4 | 5-150 | ≤400 | 120-385 | 15 | 7200 |
2YK1854 | 2 | 5-200 | ≤400 | 200-450 | 18.5 | 8150 |
3YK1854 | 3 | 5-200 | ≤400 | 250-600 | 18.5 | 8850 |
4YK1854 | 4 | 5-200 | ≤400 | 250-600 | 18.5 | 9550 |
3YK1860 | 3 | 5-200 | ≤400 | 250-600 | 22 | 9100 |
4YK1860 | 4 | 5-200 | ≤400 | 300-750 | 22 | 9800 |
3YK2060 | 3 | 6-200 | ≤400 | 300-750 | 37 | 10800 |
4YK2060 | 4 | 6-200 | ≤400 | 400-850 | 37 | 11800 |
3YK2460 | 3 | 6-200 | ≤400 | 400-850 | 45 | 16600 |
4YK2160 | 4 | 6-200 | ≤400 | 400-850 | 45 | 17000 |
